STUPT100 - Temperatuur omvormer (uitgang 0-10V)
terug naar categorie

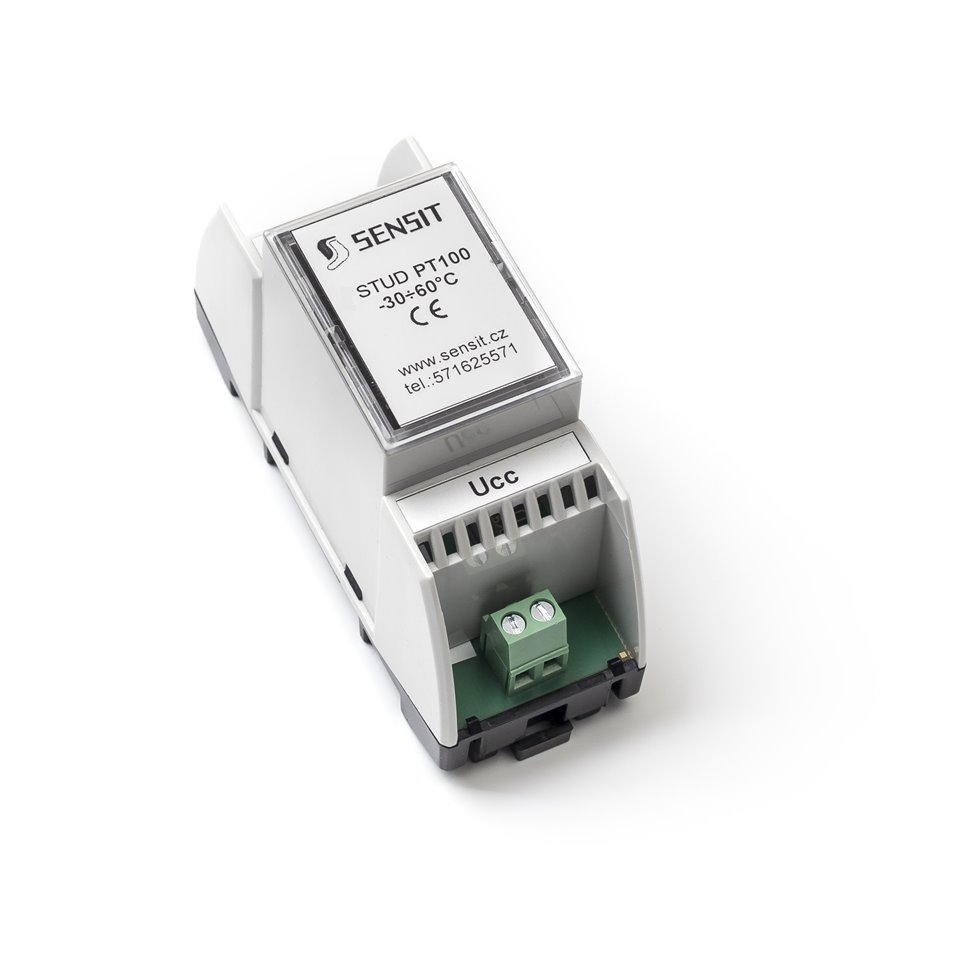

Omvormers STU en STUD zijn bedoeld voor het omzetten van het signaal van de Pt 100/3850 weerstand-type temperatuurmeetelementen naar een uniform signaal van 0 tot 10 V. Deze omvormers kunnen worden gebruikt in elk besturingssysteem dat compatibel is met een 0 tot 10 V spanningsuitgang. De koffer wordt geleverd door de console voor wandmontage of een beugel voor montage op de DIN-rail. Hun standaard meetbereiken staan vermeld in de specificatietabel. Hun bedrijfstemperatuurbereik is -30 tot 70 ° C. Deze limieten mogen ook niet voor korte tijd worden overschreden. De sensoren zijn ontworpen om te worden gebruikt in een chemisch niet-agressieve omgeving. Er zijn twee varianten met betrekking tot het ontwerp van de omvormerbehuizing:
STUD = OP AANVRAAG
Product kenmerken
| Type Sonde (output signal) | Pt 100/3850 |
Omschrijving
Ingangssignaal Pt 100/3850 Pt 1000/3850
0 tot 10 V uitgangssignaal
Standaard meetbereik
-30 ° C tot 60 ° C
0 ° C tot 100 ° C
0 ° C tot 150 ° C
0 ° C tot 200 ° C
andere klant volgens
Voeding 15 tot 30 VDC
Nominale voedingsspanning Un 24 VDC
Meetfout <0,6% van het meetbereik, minimaal 0,5 ° C
Omgevingstemperatuur -40 ° C tot 80 ° C
LEXAN box materiaal (conform EN 45545)
Beschermingskast / klemmenblok IP 20 / IP 00 volgens EN 60529
Uitgangsspanning voor storing sensorelement> 14 V.
Uitgangsspanning voor kortsluitdetectie-element ~ 0 V.
MTTF gemiddelde levensduur * 1,95 x 106 uur, gebaseerd op een theoretische berekening
*) Onder de omgevings- en operationele omstandigheden zoals gespecificeerd in de goedgekeurde testmethodologie
Tests
Schok- en vibratietests categorie 1, klasse B volgens EN 61373
Elektromagnetische compatibiliteit volgens EN 50121-3-2
Isolatietest 1,5 kVDC gedurende 1 minuut volgens EN 50155
Brandwerendheid
volgens EN 45545 (mogelijk volgens NFPA 130)
