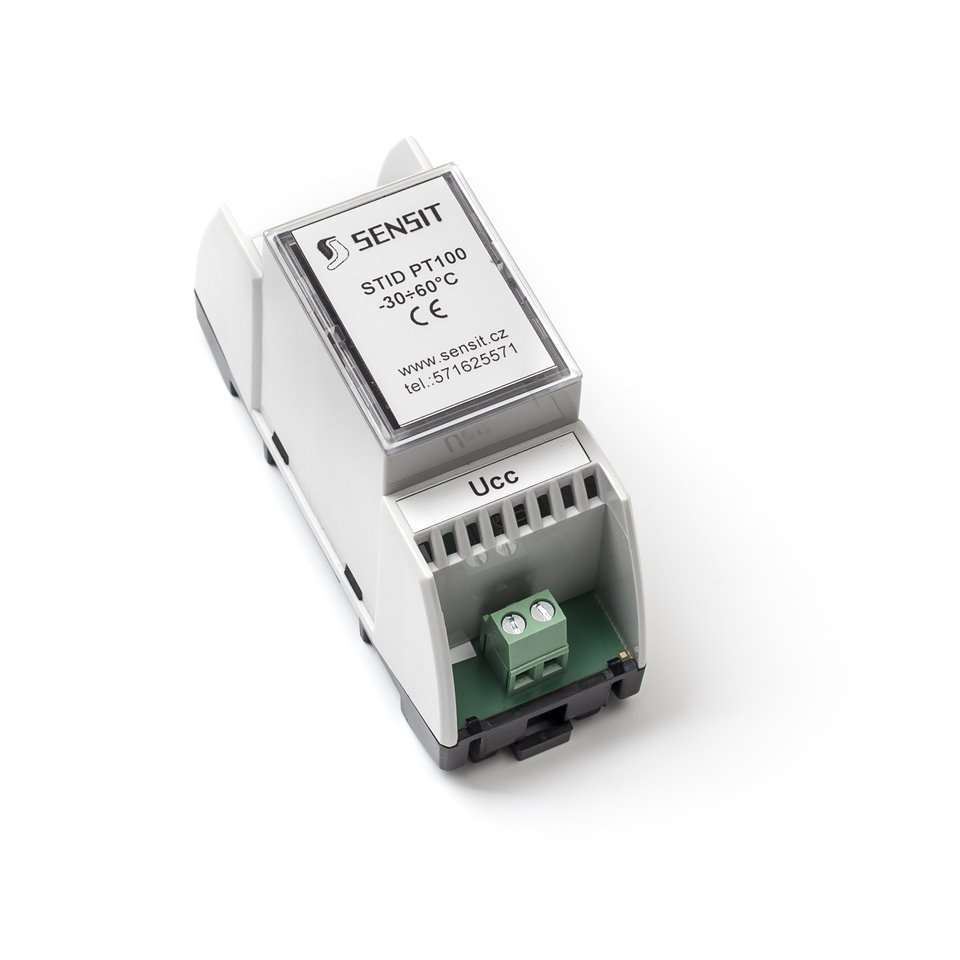

STIDPT100 - Temperatuur omvormer (uitgang 4-20mA)
terug naar categorie
STI- en STID-converters zijn bedoeld voor het omzetten van het signaal van Ni 1000/6180, Pt 100/3850 of Pt 1000/3850 weerstand-type temperatuursensorelementen naar het uniforme signaal van 4 tot 20 mA. Deze omvormers kunnen worden gebruikt in elk besturingssysteem dat compatibel is met een stroomuitgang van 4–20 mA. Standaard meetbereiken van de converter staan vermeld in de specificatietabel. Het bedrijfstemperatuurbereik is -30 tot 70 ° C. Deze limieten mogen ook niet voor korte tijd worden overschreden.
Product kenmerken
| Type Sonde (output signal) | Pt 100/3850 |
Omschrijving
Type omvormer KSTID Pt 100 KSTID Pt 1000
Ingangssignaal Pt 100/3850 Pt 1000/3850
4 tot 20 mA uitgangssignaal
Standaard meetbereik -30 ° C tot 60 ° C
0 ° C tot 100 ° C
0 ° C tot 150 ° C
0 ° C tot 200 ° C
andere klant volgens
Voeding 11 tot 30 VDC
Nominale voedingsspanning Un 24 VDC
Maximale spanningsrimpel Un 0,5%
Meetfout <0,6% van het meetbereik, minimaal 0,5 ° C
Omgevingstemperatuur -30 ° C tot 70 ° C
LEXAN versnellingsbak materiaal (conform EN 45545-2)
Beschermingskast / klemmenblok IP 20 / IP 00 volgens EN 60529
Uitgangsstroom voor breuk van sensorelement> 24 mA
Uitgangsstroom voor kort gevoelig element <3,5 mA
Schok- en vibratietests categorie 1, klasse B volgens EN 61373
Elektromagnetische compatibiliteit volgens EN 50121-3-2
Isolatietest 1,5 kVDC gedurende 1 minuut volgens EN 50155
MTTF gemiddelde levensduur * 1,95 x 106 uur, gebaseerd op een theoretische berekening
*) Onder de omgevings- en operationele omstandigheden zoals gespecificeerd in de goedgekeurde testmethodologie
Tests
Schok- en vibratietests categorie 1, klasse B volgens EN 61373
Elektromagnetische compatibiliteit volgens EN 50121-3-2
Isolatietest 1,5 kVDC gedurende 1 minuut volgens EN 50155
Brandwerendheid
volgens EN 45545 (mogelijk volgens NFPA 130)
