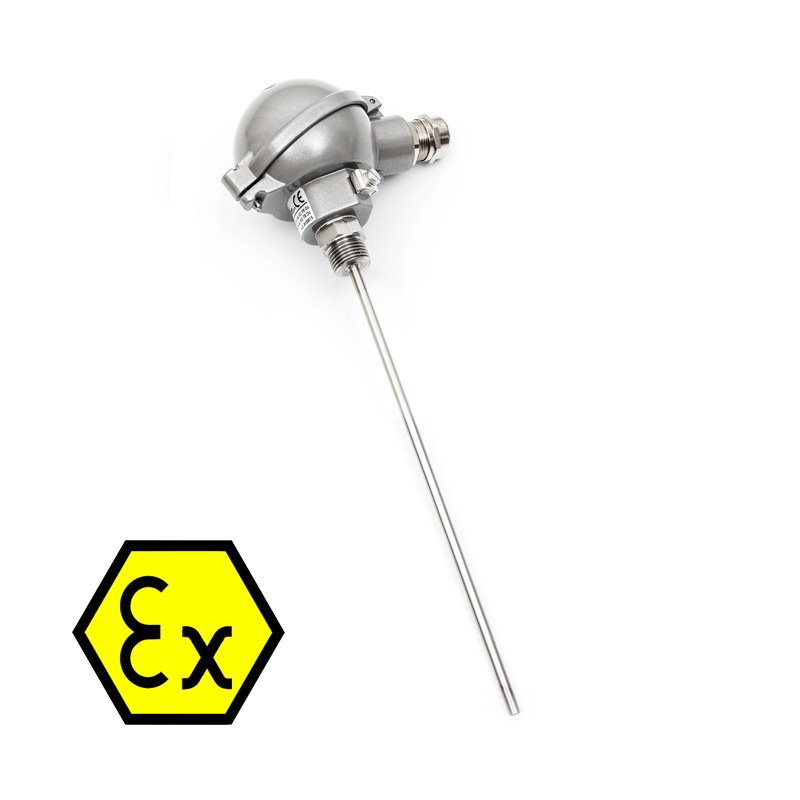

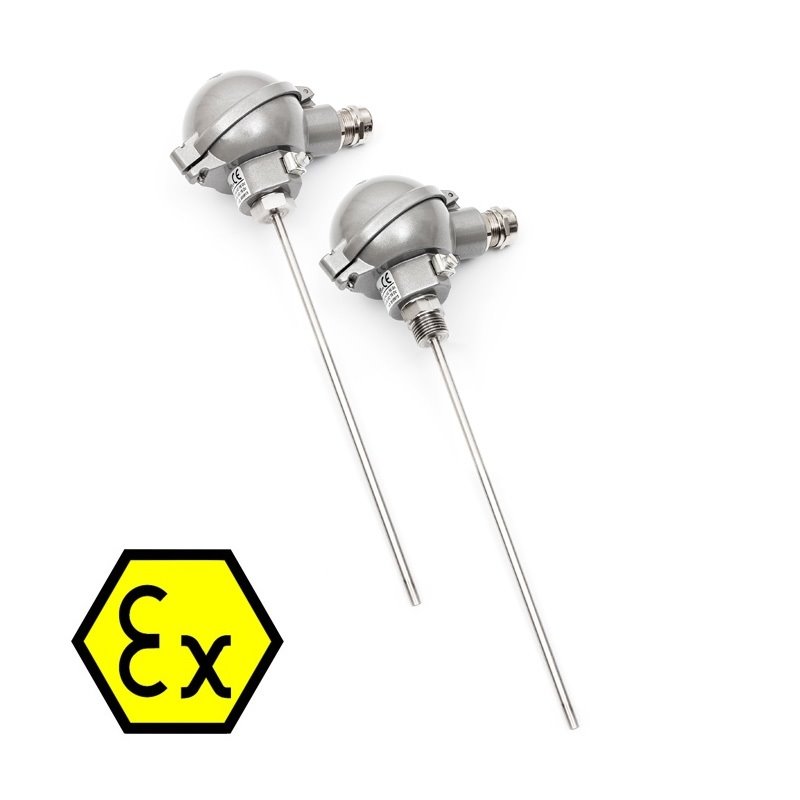

NK- series - Snelle respons sensor met metalen kop voor ATEX omgevingen
terug naar categorie
Omschrijving
Resistieve temperatuursensoren zijn ontworpen om de contacttemperatuur van vloeibare of gasvormige stoffen te meten. Ze werken volgens het principe van een weerstandsverandering na een temperatuursverandering. Resistieve temperatuursensoren kunnen geen vonken, bogen of hoge oppervlaktetemperaturen genereren, waarbij het maximaal toelaatbare continue vermogen van de sensoren 2 mW is. Het standaard temperatuurbereik van de sensor ZONE 2 is tussen -30 en 80 ° C , wat overeenkomt met de temperatuurklasse T6. Zij mag niet worden overschreden, zelfs niet voor een korte tijd in potentieel explosieve gebieden. Door het staafontwerp kan de sensor worden gebruikt voor directe meting van temperatuur in leidingen, terwijl de sensor snel reageert op temperatuurveranderingen op de sensoren met de beschermbuis.
| Sensortype | NK 160EX | NK 161EX | NK 162EX |
| Sensortype | Ni 1000/5000 | Ni 1000/6180 | Noch 891 |
| Meetbereik in zone 2 | -30 tot 80 ° C | ||
| Max. Stroom meten in gelijkstroom | 1 mA | 1 mA | 1 mA |
| Sensortype | PTK 160EX | PTK 260EX | PTK 360EX | HK 160EX |
| Sensortype | Pt 100/3850 | Pt 500/3850 | Pt 1000/3850 | NTC-thermistor van 20 kΩ |
| Meetbereik in zone 2 | -30 tot 80 ° C | |||
| Max. Stroom meten in gelijkstroom | 3 mA | 1,5 mA | 1 mA | 1 mW *) |
*) maximaal ingangsvermogen
| Overige parameters | |
| Meetbereik | v ZONE 2: -30 ° C ≤ Ta ≤ 80 ° C |
| Aansluiting van temperatuursensoren | 2 draads, 3 draads, 4 draads |
| Aanbevolen vermogen | van een SELV- of PELV-bron, maximaal opgenomen vermogen van 2 mW |
| Reactietijd | in wit water> 0,2 m / s - voor een staafdiameter van 4 mm: τ0,5 ≤ 4 s, τ0,9 ≤ 10 s |
| Isolatieweerstand | > 200 MOhm bij 500 V DC, 25 ± 3 ° C, vochtigheid <80% |
| Diëlektrische sterkte | 1000 V DC gedurende 1 s, 25 ± 5 ° C, max 80% |
| Mate van bescherming | IP 66 volgens EN 60529 |
| Terminal type | Keramiek, aanbevolen aderdiameter van 0,5 tot 1,0 mm 2 |
| Materiaal kop | in aluminium |
| Afmetingen kop | 83 x 83 mm |
| Weerstand tegen hoofdtemperatuur | -30 tot 90 ° C |
| Rod materiaal | roestvrij staal DIN 1.4301, 1.4404 of 1.4571 |
| Diameter van de wijzerplaat D | 4 mm, 6 mm, 8 mm, 10 mm |
| Standaard staaflengte L | diameter 4 mm: 50, 100, 160, 220 mm andere diameters: 50, 100, 160, 220, 280, 340 en 400 mm |
| Standaard soorten draden | G ½ "en M20x1,5 |
| Weerstand tegen voedingsdraden | 0,254 Ω / m (tweedraads verbinding) |
| Maximale bedrijfsdruk | met een staafdiameter van 4 mm bij 2,5 MPa met een staaf met een diameter van 6 tot 10 mm bij 6,3 MPa |
| Het gewicht | min. 0,4 kg |
