Interrupteur de température avec tige 70mm

description

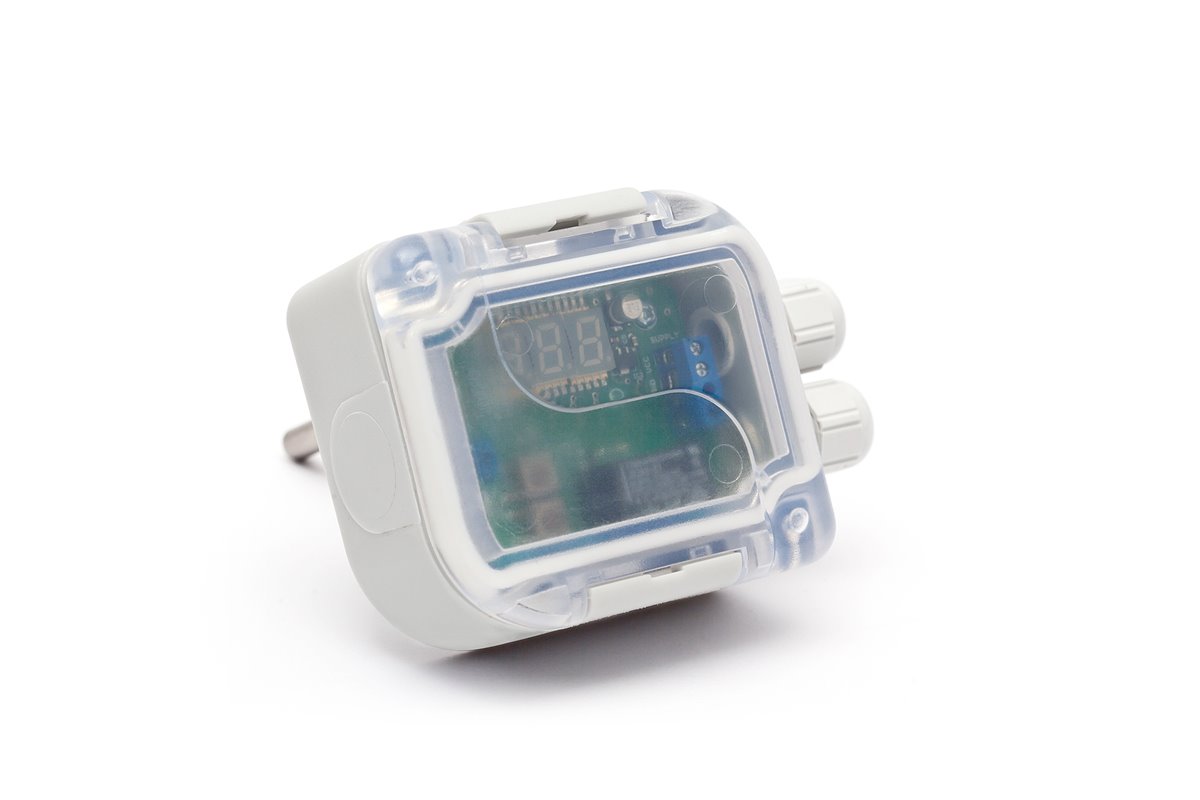

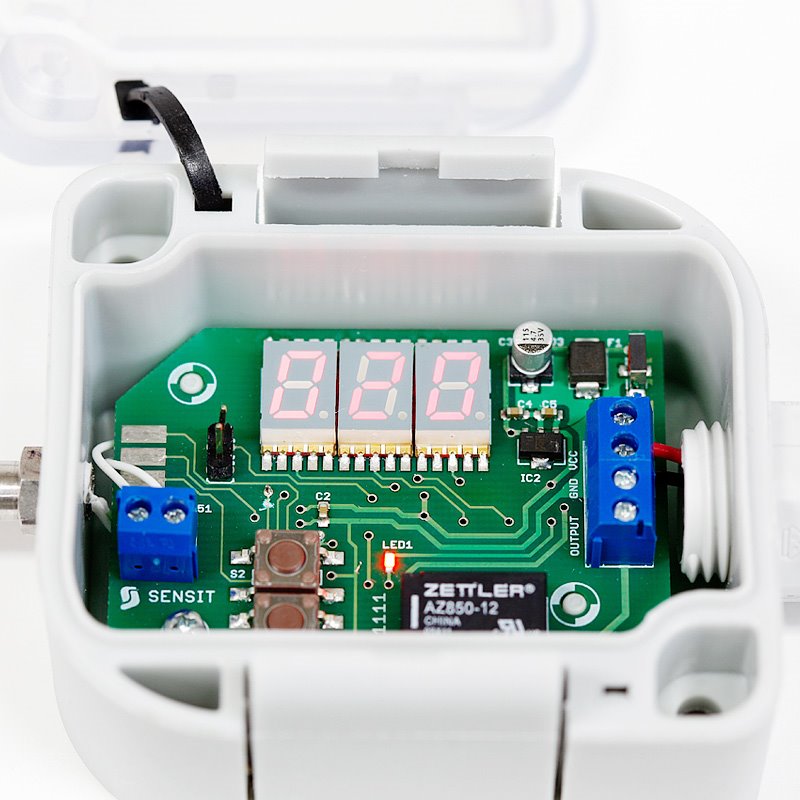

Les commutateurs TSDD sont construits comme des contrôleurs à deux positions (commande marche/arrêt), qui comparent la température de consigne et instantanée et permettent la commutation de contacts de relais à isolation galvanique lorsque la valeur de température de consigne est atteinte. Les capteurs se composent d'une tête de connexion en plastique avec un couvercle transparent. La tête de connexion contient un équipement électronique avec affichage LED. Les interrupteurs répondent aux exigences de protection IP 65 selon la norme EN 60 529. Le montage facile des interrupteurs est assuré par la conception unique \"S head\" inventée par SENSIT sro

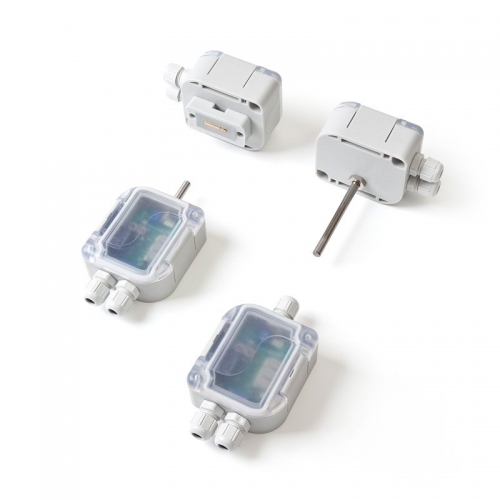

En ce qui concerne l'emplacement de l'élément capteur et l'application de commutation, les versions suivantes sont disponibles :

TSDD A - commutateur de température pour mesurer la température dans l'environnement du commutateur. L'élément capteur est placé dans la tige métallique.
TSDD P - interrupteur version contact pour montage sur les surfaces des canalisations pour les mesures de température de surface. L'élément capteur est logé dans un boîtier de mesure en métal. Il est livré avec la sangle de fixation d'une longueur de 40 cm et avec mécanisme de fermeture.
TSDD K - l'élément capteur est placé dans la tige métallique pour une utilisation dans les équipements de climatisation ou dans les tuyaux. Cette version avec thermostat est disponible avec un clip de fixation en plastique. Le doigt de gant en acier inoxydable ou le support métallique peuvent être fournis comme accessoire.
TSDD C - l'élément capteur est protégé par le boîtier TG 8 de 40 mm de long et équipé d'un câble de 1 m de long. Un type de boîtier ou une longueur de câble différent doit être spécifié dans la commande.
Les plages de température standard, dans lesquelles le point de consigne de température peut être ajusté, sont répertoriées dans le tableau des spécifications. Pour le TSDD A, la température de fonctionnement maximale autorisée est de 70 °C, pour le TSDD P cette température limite est de 110 °C. Pour les applications supérieures à 140 °C, le TSDD K peut être utilisé. Dans ce cas, cependant, la version interrupteur doit être utilisée avec la tige allongée de 60 mm et le clip de retenue centrée en métal.

Ces interrupteurs sont conçus pour être utilisés dans un environnement chimiquement non agressif.

ACCESSOIRES

doigt de gant en acier inoxydable JS 130
support central en métal K 120
support en plastique
connecteur d'entrée CONEC 43000-92 - pour tous les types
câbles de raccordement avec connecteur direct RKT ou connecteur rectangulaire RKWT
pâte thermoconductrice jusqu'à 200°C, 5 g pour type TSDD P
vis avec pince ou bagues coupantes - si différentes longueurs d'immersion du capteur de température sont réglées
